SPTWNOM12-XS
Can't find what you're looking for? Go to the Product Selector
直線軸承, 軸承座, 超級, 12 毫米, 開口型, 雙, 自調心, 氧化發(fā)黑; 配合使用 12 毫米 直徑 連續(xù)支撐應用中的軸
- 用于連續(xù)支撐軸的開口型軸承座
- 用于公制導向軸
- 每個軸承座中都有出廠安裝的滾珠襯套軸承

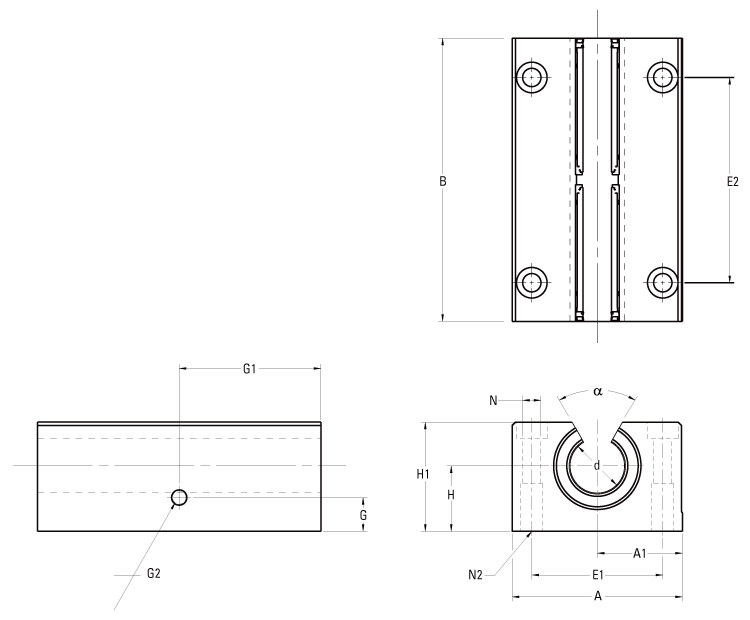

| 尺寸 | 價值 |
|---|---|
| [A] | 43 毫米 |
| [A1] | 21.5 毫米 |
| [A1] 公差 | ± 0.020 mm |
| [Alpha] | 70 ° |
| [B] | 76 毫米 |
| [d] 軸，標稱直徑 | 12 毫米 |
| [E1] | 32 毫米 |
| [E1] 公差 | ± 0.1 mm |
| [E2] | 56 毫米 |
| [E2] 公差 | ± 0.1 mm |
| [G] | 10 毫米 |
| [G1] | 38 毫米 |
| [G2] 潤滑接口 | M8 X1 |
| [H] | 18 毫米 |
| [H] 公差 | ±0.020 mm |
| [H1] | 28 毫米 |
| [N] | 4.30 mm |
| Performance | 價值 |
|---|---|
| Static Load Rating | 1490 N |
| 負載能力，動態(tài) | 1350 N |
