XSRA-32
Can't find what you're looking for? Go to the Product Selector

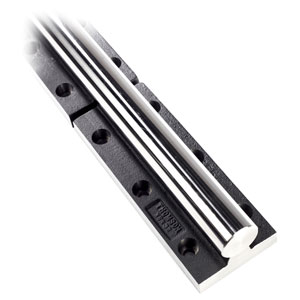

軸支撐, 連續支撐組件, 超高剛度, 預鉆孔, XL級, 球墨鑄鐵和環氧粉末涂層，鍍鉻鋼軸, 定長切割, 208 英寸 長, 配合使用 2 英寸 標稱直徑開放式襯套軸承
- 軸支撐簡化了Thomson 60 Case導向軸的安裝。Thomson 60 Case導向軸的用戶應當考慮使用這些軸支撐
- 這些軸承座可垂直或者水平使用。
- 所有Thomson支座中最抗變形的軸支撐。
- 包括XL級60 Case導向軸
- 除非客戶指定，否則每端的Y尺寸相等。
- 螺栓從上到下穿過支撐法蘭，裝配到機器上。
- 僅適用于XR滾珠襯套軸承。

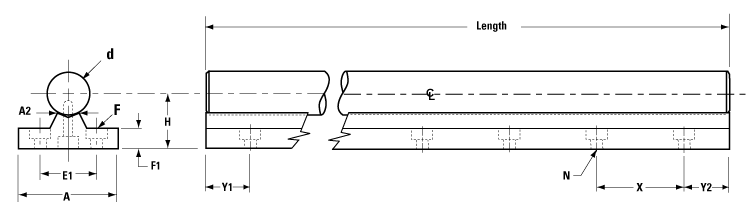

| 尺寸 | 價值 |
|---|---|
| [A] | 4.5 英寸 |
| [A2] | 0.875 英寸 |
| [d] 軸，標稱直徑 | 2 英寸 |
| [E1] | 3.125 英寸 |
| [F] | 1 x 5/8 DP |
| [F1] | 1 英寸 |
| [H] | 2.75 英寸 |
| [H] 公差 | +0.000/-0.001 in |
| [N] | 9/16 in |
| [X] Dim | 4 英寸 |
| [X] 尺寸 | 2 英寸 |
| 長度 | 208 英寸 |
| 建議螺栓 | 1/2 in |
